XJJD-5/50數顯式簡支梁衝擊試驗機

產品分類：衝擊試驗機及拉床、低溫槽

產品概述：XJJ-50簡支梁式衝擊試驗機,符合ISO179、GB／T1043、GB／T8762等標準，適用於各種非金屬材料衝擊韌性測試，包括機械加工及注塑成型有缺口和無缺口的試樣。指針式結構簡單、操作方便、測試速度快、數據準確、性能穩定可靠。

XJJD-5/50數顯式簡支梁衝擊試驗機,符合ISO179、GB／T1043、GB／T8762等標準，適用於各種非金屬材料衝擊韌性測試，包括機械加工及注塑成型有缺口和無缺口的試樣。指針式結構簡單、操作方便、測試速度快、數據準確、性能穩定可靠。

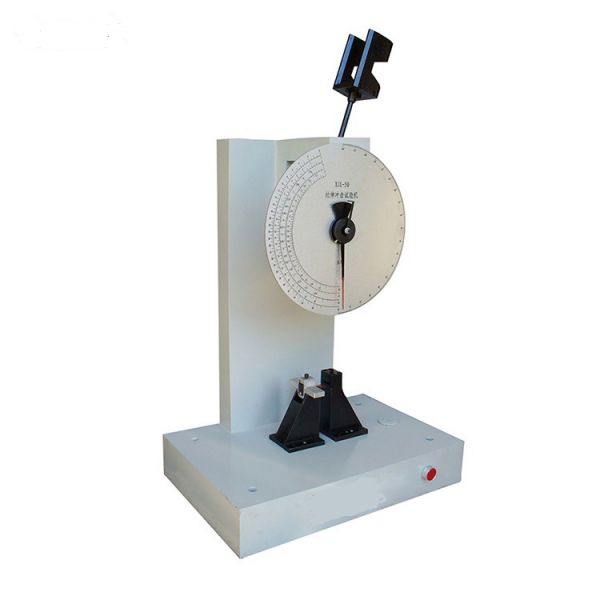

XJJD-5/50數顯式簡支梁衝擊試驗機

XJJD-5/50數顯式簡支梁衝擊試驗機技術參數：

參數	XJJ-50 J
衝擊速度	3.8m／s
擺錘能量	7.5J、15J、25J、50J
打擊中心距	380mm
擺錘揚角	160°
刀刃圓角半徑	R=2±0.5mm
鉗口圓角半徑	R=1±0.1mm
衝擊刀刃夾角	30±l°
擺錘空衝擊能量損失	0.5%
鉗口支撐間距	40、60、70、95
外形尺寸	460x330x745

XJJD-5/50數顯式簡支梁衝擊試驗機試樣類型表

試樣類型	長L(mm)	寬b(mm)	厚h(mm)	支撐線間距離
1	80±2	10.0±0.5	4±0.2	60
2	50±1	6±0.2	4±0.2	40
3	120±2	15±0.5	10±0.5	70
4	125±2	13±0.5	13±0.5	95

試樣缺口：A型缺口 45°±1° 缺口底部半徑R=0.25±0.05mm

B型缺口 45°±1° 缺口底部半徑R=1±0.05mm

C₁型缺口 2±0.2 直角缺口
