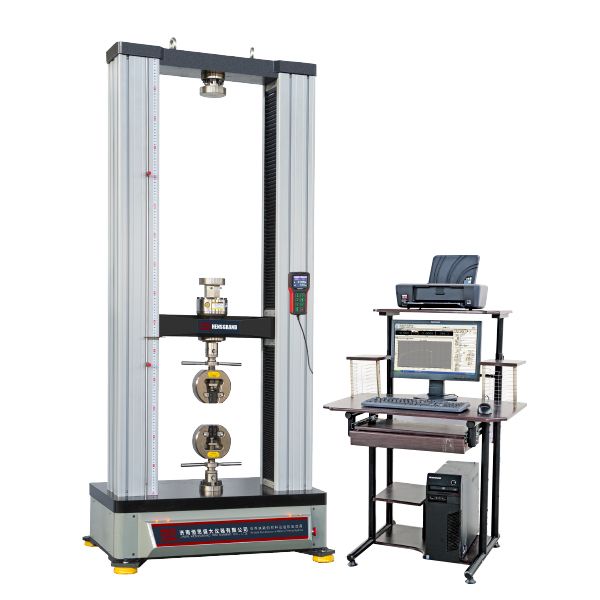

WDW-20G微機控製電子萬能試驗機

一、WDW-20G微機控製電子萬能試驗機簡介
WDW-G係列台式微機控製電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用於材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導杆導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕鬆。試驗解決方案涵蓋塑料、金屬、汽車工業、建築材料、紡織品、紙與紙板、食品和包裝、複合材料等。
二、WDW-20G微機控製電子萬能試驗機主機特點

日本交流伺服電機驅動，精度高，響應快；
精密行星減速機，噪音低，傳動平穩；
美國進口高精度傳感器，精度高，穩定性好。
中橫梁采用四根導杆和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
超大工作台及超寬跨距，限度滿足客戶需求；
全鋁合金外罩及全鋁合金防護罩，外形美觀大方、操作安全便利。
三、WDW-20G微機控製電子萬能試驗機控製器特點

（一）外置獨立控製器

全新一代靜態試驗機專用控製器，是集測量、控製、傳輸功能於一體，並對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成；為試驗機的測量、控製和操作提供了全新的解決方案，USB數據傳輸全麵支持筆記本計算機、平板計算機、台式計算機；是試驗機技術發展的一個重要部分。外部手持式控製器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作更加簡單。

（二）萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控製算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控製模式，控製方式可任意組合、平滑切換；具有聯網接口，可實現數據聯網和遠程控製功能。

（一）測量參數

最大試驗機（kN）:20；

試驗機級別：0.5級；

試驗力有效測量範圍：0.4%-100%F.S；

試驗力測量精度：優於≤±0.5%；

位移測量分辨力：0.4μm；

位移測量精度：優於≤±0.5%；

電子引伸計測量範圍：0.4%-100%FS；

電子引伸計測量精度：優於≤±0.5%；

（二）控製參數：

控製方式：力閉環控製、變形閉環控製、位移閉環控製；

（三）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮空間：900；

最大拉伸間距:670（含楔形拉伸夾具）；

有效跨距：450；

工作台尺寸：800×425；

主機外形尺寸：850*590*1750；

主機重量：370；

功率、電壓、頻率：1kW/220V/50～60Hz；
