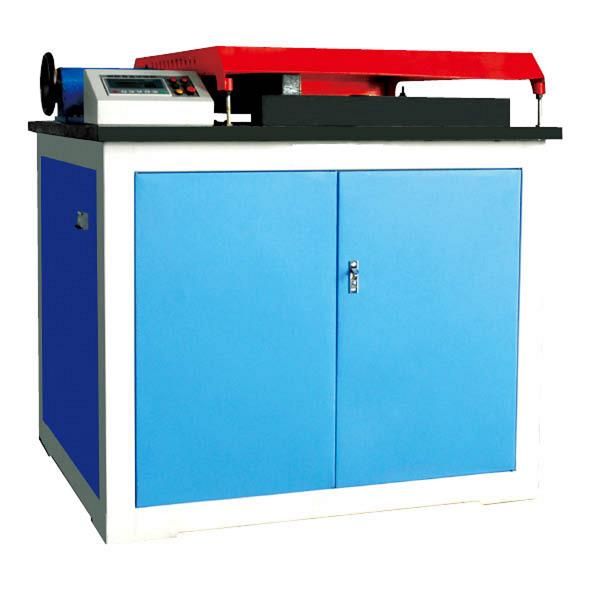

鋼管、鋼筋彎曲試驗機

鋼管、鋼筋彎曲試驗機   產品詳情 “鋼筋彎曲試驗機”是對鋼筋進行平麵正,反向彎曲試驗專用試驗機.該試驗機主要參數和指標符合GB5029-85鋼筋平麵反向彎曲試驗機要求.該產品廣泛應用於鋼廠和建築單位,以檢驗螺紋鋼正,反彎性能.

鋼管、鋼筋彎曲試驗機 項目　技術指標彎曲鋼筋直徑範圍　　隨機HRB335彎心一套鋼筋正向彎曲角度　　0°- 180°內任意設定鋼筋反向彎曲角度　　0° - 180°內任意設定工作盤轉速　　≤2r/mm輥心距離　　219 mm工作盤直徑　　￠580mm電動機功率　　1.5KW隨機配標準彎心套　　一套機器外形尺寸（長*寬*高）　　1050×750×1200 mm機器重量　　750kg

1、 主機結構：

本機主要由傳動部分、機架、工作台、螺旋調整裝置和限位機構組成。

傳動部分將製動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成並帶有側門的箱體，它支撐著試驗機各組成部件。工作台即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。

2、 電氣控製部分：

GW-40B型試驗機彎曲角度：由電機高速軸上取得的光電脈衝信號，由 PLC進行角度計算並不斷累計並有液晶屏顯示。當試驗機彎曲角度達到所設置角度時，經邏輯電路控製，使電動機斷電終止試驗。

(以上參數僅供參考，詳細參數以真實設備為主）
