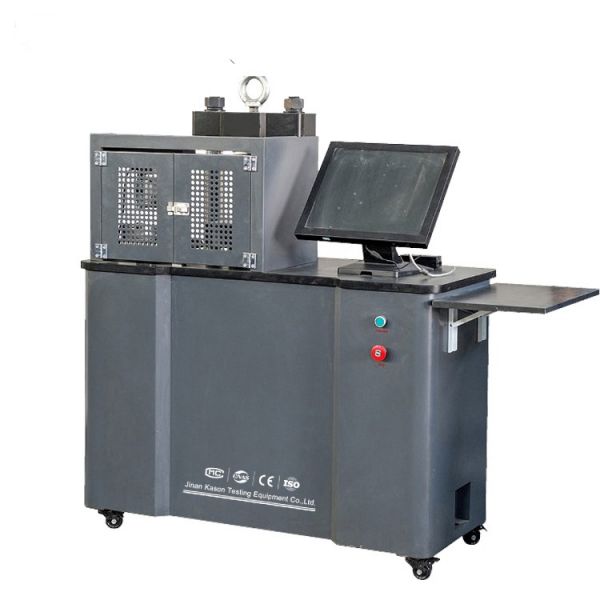

YAW-500B 鐵路混凝土枕軌靜載抗裂張度試驗機 靜載強度試驗機

YAW-500B 鐵路混凝土枕軌靜載抗裂張度試驗機 靜載強度試驗機符合標準：4.1GB/T16826-2008《電液伺服試驗機》4.2JJG139－1999《拉力、壓力和試驗機的檢定規程》4.3TB/T1879-2002《預應力混凝土枕靜載抗裂試驗方法》4.4JJG（鐵道）158-96《500kN混凝土軌枕靜載試驗機檢定規程》。

YAW-500B 鐵路混凝土枕軌靜載抗裂張度試驗機 靜載強度試驗機特點：

1、該試驗機采用伺服自動控製、液壓加載，電子測量、微機顯示及數據自動處理。本機液壓係統主要由全數字精密伺服閥、高壓油泵組成。由計算機進行自動控製。一體化油源控製係統，操作部分高度適當，便於試驗者進行操作與觀察。

2、主機采用四立柱結構。裝卸試樣方便，穩定性好。主機部分由底座、油缸活塞、上、下壓盤、立柱、上橫梁、球形壓頭及相關零件等組成。

3、加載係統,一體化操作控製油源係統，時尚、美觀、操作簡便。采用液壓伺服液壓閥，；確保係統高精高效、低噪音、快速響應；由全數字多通道閉環測控係通、傳感器、全數字伺服閥、高壓油泵、油源操作台等組成。計算機實現自動控製、顯示、數據采集、處理等功能。

4、微機控製電液伺服軌枕靜載試驗機測控係統由伺服測控箱、數字伺服閥組、三路高精度負荷傳感器、測控軟件等組成，具有載荷閉環控製功能，能夠實現試驗機恒速加載、載荷保持、恒速卸載、等控製方式，具有控製精度高，可靠性好的特點，完全滿足《TB/T1879-2002預應力混凝土軌枕靜載抗裂試驗方法》標準對於預應力混凝土軌枕靜載抗裂性能的試驗要求。

YAW-500B 鐵路混凝土枕軌靜載抗裂張度試驗機 靜載強度試驗機主要技術參數：

1、軌下負荷值：500；

2、載荷示值精度：±1%；

3、放置軌枕後初始載荷<20；

4、加載速度3000±300（N/S）；

5、保載時間180S；

6、活塞行程250mm；

7、軌下加載支距可調，分別為：600，700，800（mm）；

8、軌中，加載支距可調，分別為：600，1500（mm）；

9、試驗空間：上下支座間距離430mm；

10、四立柱間距離820，900（mm）；

11、外形尺寸主機約1720*990*2266小車約3390*700*145（mm）控製櫃約820*600*610（mm）。
